Comment les pieds de palette et les bouchons emboîtables améliorent-ils l’empilage ?

Pieds de palette et bouchons emboîtables améliorer l'empilage en créant un verrouillage mécanique précis entre les palettes empilées qui empêche le déplacement latéral, contrôle l'incrément vertical de chaque palette supplémentaire et répartit les charges de compression uniformément sur les points de contact définis. Le résultat est un système d'empilage structurellement stable, peu encombrant et sûr à manipuler – des qualités que les palettes plates sans ces composants ne peuvent pas atteindre de manière fiable à elles seules.

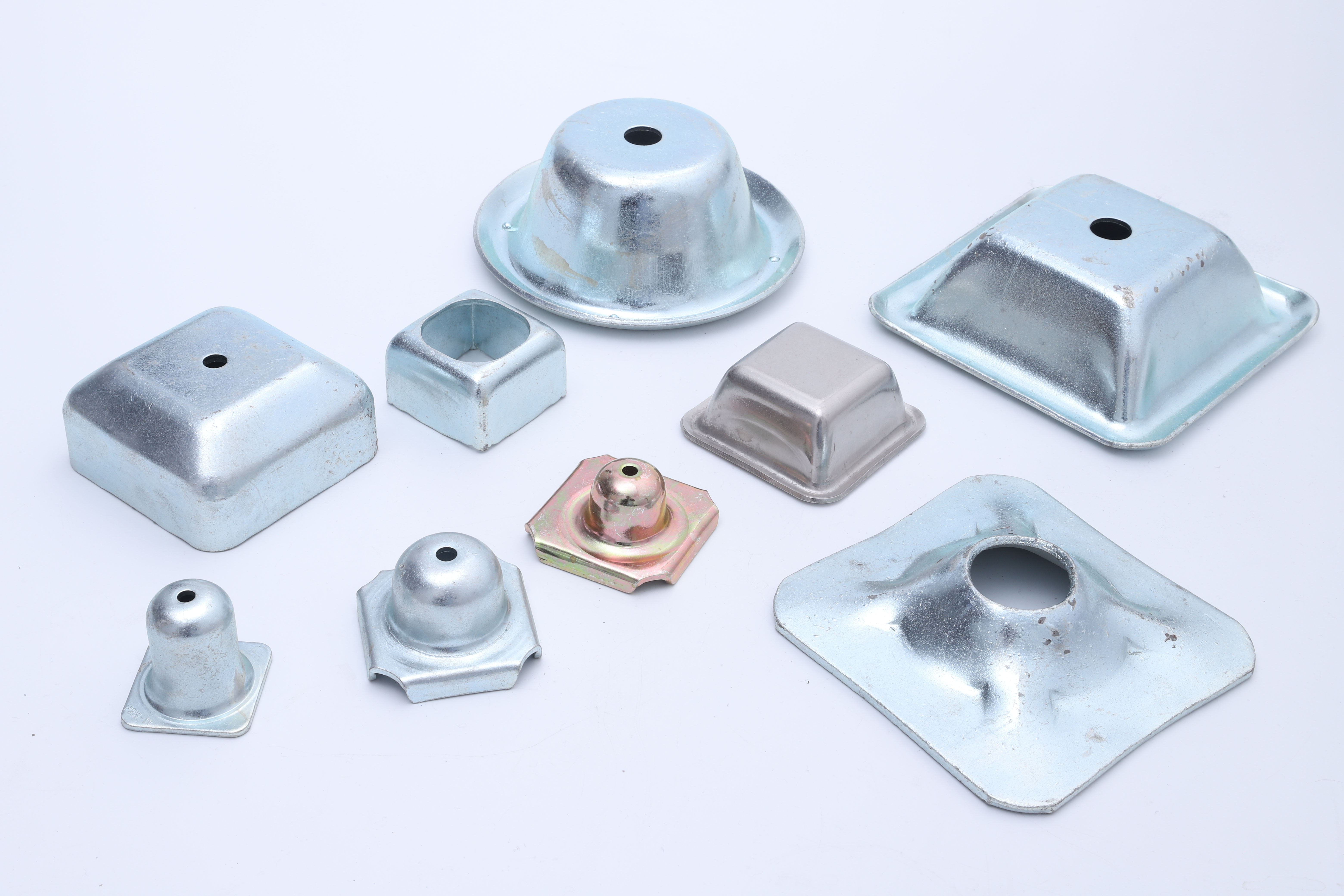

À Produits métalliques Cie., Ltd de Ningbo Dasheng , nous fabriquons des pieds de palette et des bouchons emboîtables grâce à des procédés d'emboutissage de métal de précision, d'emboutissage profond et de soudage. Notre implication directe dans la production de ces composants nous permet de comprendre en détail comment la précision dimensionnelle et la qualité des matériaux se traduisent en performances d'empilage réelles. L'article suivant examine tous les aspects de la manière dont ces deux composants fonctionnent ensemble pour transformer l'empilage de palettes d'une tâche manuelle peu fiable en une opération contrôlée, reproductible et mesurable.

La mécanique de la façon dont les bouchons emboîtables verrouillent les palettes dans l’alignement

Le mécanisme fondamental par lequel les pieds de palette et les bouchons emboîtables améliorent l’empilage est l’engagement du bouchon dans le pied. Lorsqu'une palette vide est placée sur une autre, les bouchons emboîtables dépassant du dessous de la palette supérieure descendent dans les cavités ouvertes situées au sommet des pieds de la palette inférieure. Cet engagement fait trois choses simultanément : il positionne la palette supérieure dans un alignement horizontal précis avec la palette inférieure, il limite la profondeur dans laquelle la palette supérieure peut descendre dans la palette inférieure (en contrôlant l'incrément d'emboîtement) et il résiste à toute force latérale qui autrement provoquerait le déplacement ou l'inclinaison de la pile.

Sans bouchons emboîtables, les palettes empilées n’ont aucune liaison mécanique entre elles. Ils dépendent entièrement de la gravité et de la friction pour rester en position. Sur les sols lisses des entrepôts, lors de la manipulation d'un chariot élévateur ou dans des véhicules en mouvement, la friction seule ne suffit pas à empêcher le déplacement. Une pile de dix palettes sans composants de verrouillage peut se déplacer latéralement de plusieurs centimètres sous une légère accélération latérale – suffisamment pour renverser la pile ou rendre dangereuse son levage en tant qu'unité.

Géométrie du plug et son effet sur la précision de la pile

La géométrie du bouchon emboîtable (son angle de conicité, son diamètre extérieur, son épaisseur de paroi et sa hauteur) détermine la précision avec laquelle la palette supérieure repose par rapport à la palette inférieure et le jeu latéral existant au sein de la pile engagée. Un bouchon avec un cône d'entrée généreux (généralement 3° à 7° d'angle de dépouille ) guide la palette en position même lorsque le placement n'est pas parfaitement centré, tandis qu'un ajustement plus serré à la base de l'engagement fournit l'alignement de précision requis par les systèmes de manutention automatisés. Les bouchons estampés avec précision et fabriqués selon des tolérances dimensionnelles strictes permettent d'obtenir répétabilité de position à ±1 mm — indispensable pour les palettes manipulées par des systèmes robotisés ou des véhicules à guidage automatique.

Contrôler l'incrément d'imbrication : combien d'espace est réellement économisé

L'une des façons les plus quantifiables par lesquelles les pieds de palette et les bouchons d'emboîtement améliorent l'empilage est de permettre un incrément d'emboîtement contrôlé et prévisible - la hauteur verticale supplémentaire ajoutée à une pile par chaque palette successive. Cet incrément est déterminé par la différence entre la hauteur totale du pied de palette et la profondeur à laquelle le bouchon emboîtable s'engage à l'intérieur de celui-ci.

Un système de nidification bien conçu atteint généralement un incrément de nidification de 30 à 60 mm par palette . En comparaison, une palette en blocs de bois conventionnelle d'une hauteur totale d'environ 145 mm ajoute 145 mm à une pile pour chaque unité supplémentaire, car elle n'a aucune capacité d'emboîtement. Les implications en matière d'économie d'espace sont dramatiques :

Comme le montre le tableau, l'avantage d'économiser de l'espace augmente à mesure que davantage de palettes sont empilées, car la hauteur de base fixe de la palette inférieure devient une plus petite proportion de la hauteur totale de la pile. A 50 palettes, un système emboîtable avec un incrément de 40 mm occupe moins de 30% de l'espace requis par les palettes conventionnelles – une transformation qui affecte directement le nombre de palettes vides qu’un entrepôt peut stocker, combien peuvent être chargées sur un camion de retour et l’efficacité avec laquelle un pool de palettes peut être géré.

Pourquoi un contrôle précis des incréments d'imbrication est important

Un contrôle cohérent des incréments d'emboîtement n'est possible que lorsque les pieds de palette et les bouchons d'emboîtement sont fabriqués selon des spécifications dimensionnelles précises. Si la hauteur des pieds varie de plusieurs millimètres au sein d’un parc de palettes – comme c’est le cas lorsque les composants sont produits avec un contrôle qualité insuffisant – l’incrément d’imbrication devient imprévisible. Certaines palettes s'emboîteront plus profondément que prévu, ce qui pourrait amener le plateau de palettes à entrer en contact et à endommager les marchandises sur une palette chargée en dessous. D’autres ne s’emboîteront pas du tout si le bouchon ne parvient pas à s’engager correctement dans la cavité du pied. La cohérence dimensionnelle de chaque composant de la flotte est la base d’une empilabilité fiable.

Répartition de la charge et stabilité structurelle pendant l'empilage

L'empilage ne concerne pas seulement la compacité avec laquelle les palettes s'emboîtent, mais également la manière dont elles supportent les charges en toute sécurité et stabilité lorsqu'elles sont empilées avec des marchandises. Les pieds de palette jouent un rôle central en définissant exactement où les forces de compression sont transmises entre les palettes empilées et au sol. Dans une pile de plusieurs palettes transportant des palettes chargées, les pieds de chaque palette supérieure doivent transférer leur charge directement sur les éléments structurels de la palette située en dessous, et non sur la surface du pont entre les pieds, qui, dans la plupart des conceptions de palettes, n'est pas conçue pour supporter des charges de compression venant du dessus.

Les pieds positionnés avec précision garantissent que le transfert de charge se produit aux bons points dans chaque configuration d'empilage. Lorsque les pieds sont systématiquement placés aux coins et aux bords de la palette – comme c'est le cas dans un système bien conçu avec des tolérances de fabrication contrôlées – chaque niveau d'une pile chargée est soutenu par les colonnes structurelles formées par les pieds en dessous. Ce chemin de chargement en forme de colonne est mécaniquement efficace et empêche la flexion des plateaux de palettes qui se produit lorsque les charges sont transférées vers des zones non supportées.

Le rôle des plugs gigognes dans la prévention de l'effondrement de la pile

Lorsqu’une pile de palettes chargée est soumise à des forces horizontales – provenant d’un véhicule qui tourne dans un coin, d’un chariot élévateur qui décélère brusquement ou d’une activité sismique dans un entrepôt – la pile a tendance à se pencher et potentiellement à basculer. Les bouchons emboîtables qui s'engagent positivement dans les pieds des palettes résistent à cette tendance en agissant comme des connecteurs de cisaillement entre les palettes adjacentes. Le contact du bouchon avec la paroi interne de la cavité du pied convertit la force latérale en une interaction de compression et de traction entre les deux composants, dissipant l'énergie plutôt que de permettre aux palettes de glisser l'une par rapport à l'autre.

La résistance au cisaillement fournie par un seul engagement de pied de fiche dépend de l'épaisseur de paroi des deux composants, de la profondeur d'engagement et des propriétés matérielles de chaque pièce. Un bouchon en acier embouti s'engageant dans une cavité de pied en acier offre une résistance au cisaillement nettement supérieure à celle d'un bouchon en plastique dans un pied en plastique - une considération importante pour les opérations où des palettes empilées sont transportées par camion sur de longues distances sur des revêtements routiers imparfaits.

Comment l'uniformité de la hauteur des pieds affecte la planéité de la pile

Une pile de palettes est aussi plane que les pieds qui la soutiennent. Si les quatre pieds ou plus d'une même palette varient en hauteur, même de quelques millimètres, le plateau de palettes ne sera pas à niveau sur la palette située en dessous. Cette inclinaison s'accumule à chaque palette supplémentaire dans la pile : une variation de hauteur de 2 mm par palette devient un 20 mm maigre sur une pile de dix palettes, ce qui est suffisant pour rendre la palette supérieure visiblement instable et potentiellement dangereuse à ramasser en tant qu'unité avec un chariot élévateur.

Le contrôle de l'uniformité de la hauteur des pieds sur l'ensemble d'un parc de palettes nécessite des processus de fabrication capables de produire des composants selon des tolérances de hauteur strictes, généralement ±0,5 mm ou mieux pour les applications de précision. À Produits métalliques Cie., Ltd de Ningbo Dasheng , nos opérations d'emboutissage profond et d'emboutissage sont menées avec un outillage qui maintient un flux de matériau et une profondeur de formage constants, garantissant que chaque pied produit dans une série de production atteint la hauteur spécifiée dans la tolérance requise. Cette cohérence est vérifiée par des contrôles de qualité en cours de processus plutôt que par la seule inspection en fin de ligne.

Géométrie du pied et son effet sur le contact de niveau

Au-delà de la hauteur, la planéité et l'équerrage de la surface de contact de la base du pied affectent également la planéité de la pile. Un pied dont la base est déformée ou non plate basculera sur la surface située en dessous plutôt que d'établir un contact stable et uniforme. Ce comportement de balancement sous charge crée des concentrations de contraintes aux bords de la zone de contact, accélérant l'usure et augmentant le risque de déformation du pied dans le temps. Les pieds métalliques formés avec précision, produits par des matrices qui contrôlent la planéité de la surface de contact dans des limites spécifiées, éliminent ce problème en garantissant que chaque pied est stable et transfère la charge uniformément sur toute sa surface de base.

Performances d'empilage dans différentes configurations de pieds de palette

Toutes les configurations de pieds de palette n'offrent pas les mêmes performances d'empilage. Le nombre de pieds, leur modèle de placement, leur géométrie individuelle et le nombre de bouchons emboîtables engagés par palette influencent tous le fonctionnement du système dans des conditions de fonctionnement réelles. Comprendre les compromis entre les configurations courantes permet de spécifier la bonne conception pour une application donnée.

La configuration à 9 points offre la meilleure empilabilité globale car elle maximise le nombre d'engagements de pieds emboîtables par palette, répartit la charge sur le plus grand nombre de points de contact et minimise la déflexion du plateau entre les pieds. Cependant, cela entraîne également un incrément d'emboîtement légèrement plus élevé qu'un système à 4 coins, car davantage de matériaux de pied doivent être logés dans l'espace d'empilage. La configuration optimale pour une opération donnée dépend de l’équilibre entre les exigences de capacité de charge, les objectifs d’efficacité d’imbrication et les contraintes dimensionnelles de l’équipement de manutention.

Choix des matériaux et son impact sur les performances d'empilage au fil du temps

Les améliorations d'empilage apportées par les pieds de palette et les bouchons emboîtables ne sont maintenues pendant toute la durée de vie de la palette que si les composants sont fabriqués à partir de matériaux qui conservent leur géométrie sous des cycles de charge répétés. La dégradation des matériaux (fluage, fissuration par fatigue, corrosion ou déformation thermique) modifie les caractéristiques dimensionnelles des pieds et des bouchons d'une manière qui compromet progressivement la précision de verrouillage dont dépend l'empilage.

• Pieds en acier embouti conservent leur géométrie sous des charges de compression soutenues sans fluage, résistent aux chocs sans rupture et fonctionnent de manière constante sur des plages de températures allant de -40°C à 300°C. Leur stabilité dimensionnelle sur des centaines de cycles de charge est la plus élevée de tous les matériaux de pied courants.
• Pieds en acier inoxydable offrent la même stabilité mécanique que l'acier au carbone embouti avec en plus une résistance à la corrosion dans les environnements humides, de qualité alimentaire ou chimiques. Ils constituent le choix privilégié lorsque l’empilabilité des palettes doit être maintenue grâce à des cycles de lavage répétés.
• Pieds en polyéthylène haute densité (PEHD) offrent une empilabilité adéquate pour les charges légères à moyennes, mais sont susceptibles de fluer sous une contrainte de compression soutenue, en particulier à des températures élevées. Au fil du temps, une pile chargée peut provoquer une compression permanente des pieds en PEHD, réduisant ainsi la hauteur des pieds et modifiant l'incrément d'emboîtement.
• Pieds en polypropylène sont plus légers et moins coûteux que le PEHD, mais ont une résistance aux chocs réduite et une plus grande susceptibilité à la rupture fragile à des températures inférieures à zéro. Dans les environnements de chaîne du froid, les pieds en polypropylène peuvent se fissurer sous les charges de choc générées lors des chutes de palettes ou d'une manipulation brutale, éliminant ainsi complètement leur fonction de verrouillage.
• Pieds en alliage d'aluminium combinent un faible poids avec une bonne stabilité dimensionnelle et une bonne résistance à la corrosion, ce qui les rend adaptés aux applications où le poids des palettes est une contrainte critique, comme le fret aérien ou les opérations de manutention manuelle à haute fréquence.

Pour les opérations où l'empilabilité doit être maintenue de manière fiable pendant 100 cycles de palettes ou plus , les pieds emboutis ou en acier inoxydable sont le choix le plus fiable. Leur résistance au fluage, aux chocs et aux variations de température garantit que la précision dimensionnelle établie en fabrication est préservée tout au long de la durée de vie du composant.

Empilabilité dans les environnements d'entrepôt automatisés

Dans les entrepôts à commande manuelle, un petit désalignement des piles peut être corrigé par un travailleur repositionnant les palettes. Dans les environnements automatisés – où les gerbeurs robotisés, les véhicules à guidage automatique (AGV) et les systèmes de stockage et de récupération automatisés (AS/RS) alimentés par convoyeur manipulent les palettes sans intervention humaine – il n'existe aucun mécanisme de correction. Une palette qui ne s'emboîte pas dans son enveloppe dimensionnelle spécifiée provoquera un bourrage, un défaut de capteur ou un arrêt du système qui interrompra toute l'opération.

C'est pourquoi les opérateurs de logistique automatisée précisent tolérances extrêmement serrées sur les pieds de palettes et les bouchons emboîtables — souvent plus strictes que les tolérances standard utilisées dans les applications de manutention manuelle. Les exigences typiques pour les systèmes automatisés comprennent :

1. Tolérance de hauteur de pied : ±0,5 mm sur tous les pieds d'une seule palette et sur toutes les palettes de la flotte.
2. Tolérance du diamètre du bouchon emboîtable : ±0,3 mm pour garantir une profondeur d'engagement constante et une résistance au déplacement latéral.
3. Tolérance de position du pied : ±1 mm de la position spécifiée sur le plateau de palettes, pour s'aligner avec les points de prélèvement robotisés et les zones de détection des capteurs.
4. Répétabilité de la hauteur de pile : La hauteur totale d'une pile emboîtée doit être prévisible à ±2 mm près par palette pour permettre aux systèmes AS/RS de positionner leurs fourches avec précision sans réétalonnage entre les cycles.
5. Résistance au déplacement latéral : Une pile emboîtée doit résister à des forces de déplacement latéral d'au moins 200 N sans que la palette supérieure ne se déplace de plus de 2 mm par rapport à celle du dessous.

Le respect constant de ces spécifications sur de grandes séries de production nécessite les capacités de fabrication de précision qui Produits métalliques Cie., Ltd de Ningbo Dasheng apporte à chaque composant que nous produisons. Nos outils d'emboutissage et d'emboutissage profond sont conçus et entretenus selon les exigences dimensionnelles des spécifications de chaque client, et nos processus de vérification de la qualité confirment que chaque composant quittant nos installations répond aux tolérances requises pour son application prévue, y compris les exigences exigeantes des environnements logistiques automatisés.

Comment la conception des fiches emboîtables affecte la facilité de désempilage

Les améliorations de l'empilage ne sont utiles en pratique que si la pile peut également être séparée facilement et de manière fiable lorsque des palettes individuelles sont nécessaires. Un bouchon emboîtable qui s'enclenche si étroitement qu'il nécessite une force excessive pour se désengager crée des problèmes opérationnels : temps de dépilage accru, risque plus élevé d'endommagement des palettes lors de la séparation et difficulté pour les dépileurs automatisés de générer la force de levage requise sans endommager le plateau de palettes.

La conception d’un nid emboîtable performant équilibre trois exigences concurrentes :

• Engagement suffisant pour résister au déplacement latéral sous les forces subies pendant le transport et la manutention – nécessitant généralement une profondeur d’engagement minimale de 15 à 25 mm.
• Jeu contrôlé entre le bouchon et la paroi intérieure du pied — suffisant pour permettre un engagement et un désengagement en douceur sans grippage, généralement 0,5 à 2 mm de jeu radial en fonction de l'application.
• Angle de dépouille à l'extérieur du bouchon — une légère conicité (3°–7°) qui guide le bouchon dans la cavité du pied pendant l'empilage et facilite un désengagement propre sans l'effet de succion qui peut se produire avec des bouchons à parois parallèles dans des cavités profondes.

Trouver cet équilibre nécessite à la fois une conception réfléchie et une fabrication précise. Un bouchon formé avec une épaisseur de paroi incohérente ou une section transversale déformée se comportera de manière imprévisible : il se coincera dans certaines orientations et s'ajustera de manière lâche dans d'autres. Les bouchons estampés et emboutis avec précision, produits à partir de tôles d'épaisseur constante avec des paramètres de formage contrôlés, éliminent cette variabilité et offrent le même comportement d'engagement et de désengagement sur chaque palette de la flotte.

L'effet de l'empilage sur la gestion du parc de palettes

L'amélioration de l'empilage n'affecte pas seulement les dimensions physiques d'une pile de palettes : elle a des effets directs et mesurables sur l'efficacité de la gestion du parc de palettes tout au long de la chaîne d'approvisionnement. Les opérations capables d'empiler des palettes vides de manière plus compacte et plus stable bénéficient d'avantages à chaque étape du cycle logistique où les palettes doivent être stockées, comptées, transportées ou récupérées.

Capacité de stockage aux points d’expédition et de réception

À dispatch docks, distribution centers, and manufacturing facilities, empty pallets awaiting loading occupy floor space that could otherwise be used for productive storage. A nestable pallet system that reduces stack height by 65 à 70 % par rapport aux palettes conventionnelles, la même surface au sol peut contenir trois à quatre fois plus de palettes vides. Cela réduit directement la fréquence des cycles de réapprovisionnement des palettes et le travail associé à la gestion d'un grand nombre d'unités stockées individuellement.

Efficacité du fret de retour

La logistique des retours (le renvoi des palettes vides dans la chaîne d'approvisionnement) est un centre de coûts qui évolue directement avec le volume des palettes. Une remorque standard d'une hauteur intérieure de 2 700 mm peut accueillir 18 palettes conventionnelles empilées à 145 mm chacune . Avec un système emboîtable au pas de 40 mm et une hauteur de base de 150 mm, la même remorque peut transporter environ 64 palettes dans le même espace vertical – plus de trois fois la charge. Cette réduction des trajets aller-retour réduit les coûts de carburant, les heures de conduite et les émissions de carbone en proportion directe avec l'amélioration de l'efficacité du stockage.

Opérations de manutention réduites par cycle de palette

Étant donné que les piles emboîtables sont structurellement stables et peuvent être manipulées comme une seule unité sans risque de déplacement des palettes individuelles, les opérateurs de chariots élévateurs peuvent déplacer de plus grandes quantités de palettes vides en un seul levage. Une pile stable de 20 palettes emboîtables peut être déplacée comme une unité ; 20 palettes conventionnelles sans verrouillage nécessiteraient plusieurs déplacements séparés ou l'utilisation d'équipements spécialisés. Cette réduction des opérations de manutention individuelles réduit le temps de travail, l'usure des chariots élévateurs et les risques d'accidents liés à la manutention.

Spécifications clés à définir pour une empilabilité optimale

Pour les opérations spécifiant de nouveaux pieds de palette et bouchons emboîtables, ou évaluant les composants existants pour leurs performances d'empilage, les paramètres suivants sont les plus critiques à définir et à vérifier :

1. Incrément d'imbrication cible : Définissez l'ajout de hauteur verticale maximale acceptable par palette emboîtée, en fonction de l'espace de stockage et de transport disponible et du nombre de palettes attendues dans chaque pile.
2. Hauteur du pied et tolérance : Spécifiez la hauteur nominale des pieds requise pour fournir un dégagement adéquat à l'entrée du chariot élévateur (minimum 95 mm) et la variation de hauteur maximale autorisée sur tous les pieds d'une seule palette (généralement ± 0,5 mm pour les applications de précision).
3. Profondeur d'engagement de la fiche : Définissez la profondeur à laquelle le bouchon emboîtable doit s'engager dans la cavité du pied pour fournir la résistance au déplacement latéral requise, équilibrée par rapport à la force de désengagement acceptable pour le dépilage manuel ou automatisé.
4. Jeu radial fiche-pied : Spécifiez l'espace libre entre la paroi extérieure du bouchon emboîtable et la paroi intérieure de la cavité du pied, en équilibrant la facilité d'engagement et l'étanchéité du verrouillage de position.
5. Résistance au déplacement latéral : Définissez la force latérale minimale à laquelle la pile emboîtée doit résister sans se déplacer, en fonction des forces dynamiques subies pendant le transport dans le type de véhicule prévu.
6. Traitement des matériaux et des surfaces : Sélectionnez le matériau du pied et du bouchon en fonction des exigences de charge, de la plage de température, de l'exposition à la corrosion et du nombre de cycles pendant lesquels les composants doivent conserver leurs spécifications dimensionnelles.
7. Configuration et comptage : Décidez du nombre et du modèle de placement des pieds en fonction des exigences de capacité de charge de la palette et de l'objectif d'incrément d'imbrication, en utilisant les données de comparaison de configuration comme référence de départ.

À Produits métalliques Cie., Ltd de Ningbo Dasheng , notre équipe d'ingénieurs expérimentés travaille avec les clients depuis la phase de spécification jusqu'à la production et la livraison, garantissant que chaque paramètre régissant les performances d'empilage est correctement défini et atteint de manière fiable. De la sélection du matériau optimal et de la conception de l'outillage à la fabrication des composants finis et à la vérification de leur conformité dimensionnelle, nous fournissons l'expertise technique et la précision de fabrication dont ont besoin les pieds de palette et les bouchons emboîtables de qualité.
